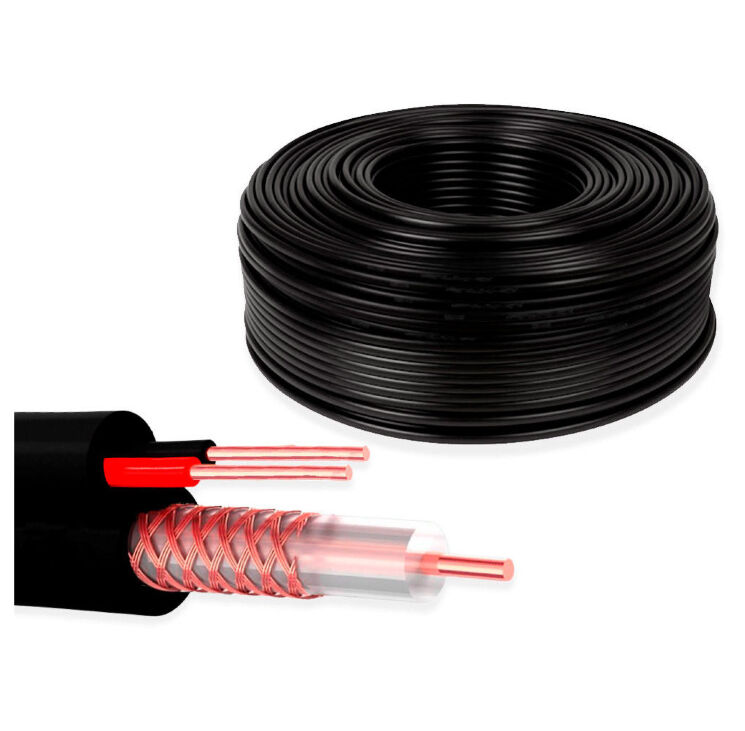

CU-2075-200 - 200 метровый кабель предназначен для использования в системах передачи данных и питания. Моножильный кабель предназначен для использования в системах видеонаблюдения и домофонии для передачи видеоданных и питания. Обычно кабель применяется в аналоговом и AHD видеонаблюдении для формирования трасс значительной длины, поскольку данный образец имеет в своем составе чистую медь (CU) как в сигнальной части ,так и в силовой. Поэтому обеспечиваются минимальные потери напряжения при передаче питания. Присутствие 48 проводников в составе экрана создает эффективный экранирующий слой, защищающий от внешних электромагнитных помех. ПВХ-оболочка обеспечивает защиту от внешних факторов, таких как влага, УФ-излучение и механические повреждения.
Сбалансированная конструкция: Комбинация медной центральной жилы, CCA-экрана и медных силовых жил делает этот кабель универсальным для различных задач. Одножильная конструкция силовых жил делает их менее гибкими по сравнению с многожильными, что может быть важным фактором при установке в ограниченных пространствах. Использование CCA для экранирующего слоя может несколько снижать эффективность защиты от ЭМП по сравнению с чистой медью. Центральная жила кабеля выполнена из чистой меди диаметром 0.35 мм. Медь — это материал с высокой электропроводностью, что делает его идеальным для передачи сигналов с минимальными потерями. Центральная медная жила изолирована твердым полиэтиленом ( Solid PE ). Полиэтилен (PE) обладает следующими преимуществами: высокая диэлектрическая прочность, низкие потери сигнала на высоких частотах, устойчивость к влаге и химическим веществам. Это обеспечивает качественную изоляцию для стабильной передачи данных или сигналов.
Кабель содержит два силовых одножильных провода из чистой меди (CU) с поперечным сечением 0.75 мм? каждый. Эти провода предназначены для подачи питания видеокамерам и иным видеоустройствам. Использование чистой меди (CU) вместо CCA обеспечивает высокую электропроводность и минимальные потери напряжения на больших расстояниях. Одножильная конструкция делает эти провода более жесткими, но при этом они обеспечивают надежное электрическое соединение. Внешняя оболочка кабеля сделана из черного поливинилхлорида (PVC). ПВХ — это универсальный материал, который обеспечивает: Защиту от механических повреждений, Устойчивость к УФ-излучению (особенно если используется специальный стабилизированный ПВХ), Стойкость к агрессивным средам (влажность, химические вещества). Черный цвет оболочки защищает материал от воздействия солнечного света, предотвращая преждевременное старение.
Характеристики
| Способ подключения | DC-F, DC-M, разъем BNC |
| Место установки | помещение, улица |
| Тип кабеля | КВК |
| Длина кабеля | 200 метров |
| Материал сигнальной жилы | медь |
| Количество жил | 3 |
| Тип проводника | одножильные |
| Сечение сигнальной жилы, мм | 0,17 |
| Сечение жил питания, мм | 0,44 |
| Материал изоляции | ПЭ |
| Материал оболочки | ПВХ |
| Тип экрана | оплетка |
| Волновое сопротивление, Ом | 75 |
| Сопротивление сигнальных жил, Ом/км | 180 |
| Диаметр кабеля, мм | 6 |
| Мин. радиус изгиба, мм | 60 |
| Максимальная длина бухты, м | 200 |
| Устойчивость к влаге | IPX4 |
| Устойчивость к УФ-излучению | есть |
| Пожарная безопасность | не распространяет горение при групповой прокладке |
| Гибкость и стойкость к изгибам | полугибкий (2 класс) |
| Жилы питания | есть |
| Цвет оболочки | черный |
| Экранирование | есть |
| Рабочее напряжение, В | 12-60 |
| Температурный диапазон эксплуатации, °C | от -10 до +50 |
| Температурный диапазон монтажа, °C | от -10 до +50 |
| Тип разъёма | BNC, DC-F, DC-M |
| Жила аудио | нет |
| Ударопрочность | 33.85 |
| Диаметр сигнальной жилы, мм | 0,35 |
| Диаметр жил питания, мм | 0,75 |
| Сопротивление экрана, Ом/км | 86 |
| Вес кабеля, кг/км | 33.85 |
| Материал жил питания | медь |
